EXPROOF ASANSÖRLER

Petrol, petrol ürünleri, kimya, LPG, doğal gaz, kömür madenleri, hububat siloları, şeker fabrikaları, kereste ve mobilya fabrikaları, ekmek fırın ve fabrikaları ve saire gibi yanıcı, parlayıcı ve patlayıcı maddelerle uğraşan bir çok sanayi kollarında normal çalışma icabı veya arıza ve bakım gibi hallerde (gaz , toz, veya yanıcı madde buharı gibi nedenlerle) patlayıcı ortam oluşmaktadır. Elektrik aletlerinin çıkardığı kıvılcım ve ark bu ortamları tehlikeye düşürmekte ve patlamalara neden olmaktadırlar. Bu nedenlerle bu gibi işyerlerinin patlayıcı ortamlarında kullanılan elektrik aletleri farklı olmak zorundadır. İşte bu olaya EXPROOF ve kullanılan elektrikli aletlere de exproof elektrikli aletler adı verilmekte ve ticari piyasada bu isimlerle tanınmaktadırlar.

Bu tip tesislerde kullanılmak üzere tasarlanan asansörler Exproof Asansör olarak adlandırılmaktadır.

Kullanılacak olan tüm malzemeler ZONE 0, ZONE I, ZONE II olmak üzere farklı kategorilerden oluşmaktadır. Bu malzemelerin yapısı tesisin yapısına göre farklılık göstermektedir.

Explosions protected sistemde (ZON sistemi) patlamaya neden olan üç unsur (patlayıcı gaz, oksijen=hava, kıvılcım=ateşleme kaynağı) ayrı ayrı düşünülmekte ve patlamanın üçüncü ayağı olan kıvılcım=ateşleme kaynağı, izole edilmeye çalışılmaktadır. Bu nedenle ark çıkaran veya ısı yayan kaynaklar (elektrik veya mekanik) ayrıca test edilip, patlayıcı ortamı tehlikeye düşürüp düşürmedikleri denenmekte ve yetkili otoriterlerce sertifikalandırılmaktadır. Exproof sistemde (DIVISION) koruma tipleri (d, e, i, q, o tipi ve saire gibi) yoktur. Ex-korumalı sistemde (ZON) verilen sertifikalar, (sertifika şartlarına uyulduğu sürece) o aletin patlayıcı ortamı ateşlemeyeceği anlamına gelir. Yukarıda söylendiği gibi ateşleme kaynağı bir nevi elimine edilmiş sayılır.

İmalatçı veya kullanıcı (işletmeci) ZON ları kendi belirler. Bir tesisin nereleri ZON 0, 1 veya 2 olduğuna tesisin tümünü yapan ve projelendiren karar verir. Diğer bir söz ile komplike bir tesisin tehlike alanlarını mal sahibi kendi belirler (dolayısı ile sorumlu uzman mühendisi). Devlet veya kamu nerede devreye girer? İnsan sağlığı ve iş güvenliği ile ilgili hususlarda kamu otoritesi devreye girer ve mal sahibi (işletmeci) bu hususlara uymak zorundadır. Rafineri doğal gaz santralı gibi “patlayıcı parlayıcı ve yanıcı” madde ile çalışan büyük tesislerin bir ZON (DİVİSİON) haritası mevcuttur. Bu gibi tesislerde çalışanlar nerelerinin hangi ZON lara girdiğini bu haritaya bakarak tespit ederler. Yıllar içinde yapılan tadilatlar dolayısı ile ZON haritası da değişebilir veya değiştirme mecburiyeti doğar. Bu hallerde sorumluluk ilgili ve yetkili (konuyu bilen) teknik elemanlara düşer.

Avrupa uygulamasına göre ZON 1 ve ZON 2 sahalarda kullanılan ark ve ısı çıkaran aletler (elektrik ve mekanik, yeni EC talimatı 94/9, mekanik aletleri de aynı kapsama almıştır) yetkili otoriterlerce test edilip sertifikalandırılmak zorundadır. Bu ortamlarda sertifikasız alet kullanılamaz.

ZON 0 da kullanılan aletlerin üzerinde bu zon için imal ve test edildiklerini belirten ayrıca bir işaret olmalıdır. ATEX, ex-korumalı aletleri kullanım ortamlarına göre kategorilere ayırmış, yani kullanılacağı ZON’ları belirlemiştir.

Bu tip tesislerde uygulaması yapılacak olan asansörlerin tüm ekipmanları ilgili standartlara göre temin edilmelidir. Aşağıda ilgili sertifikaların aranacağı malzemeler yer almaktadır.

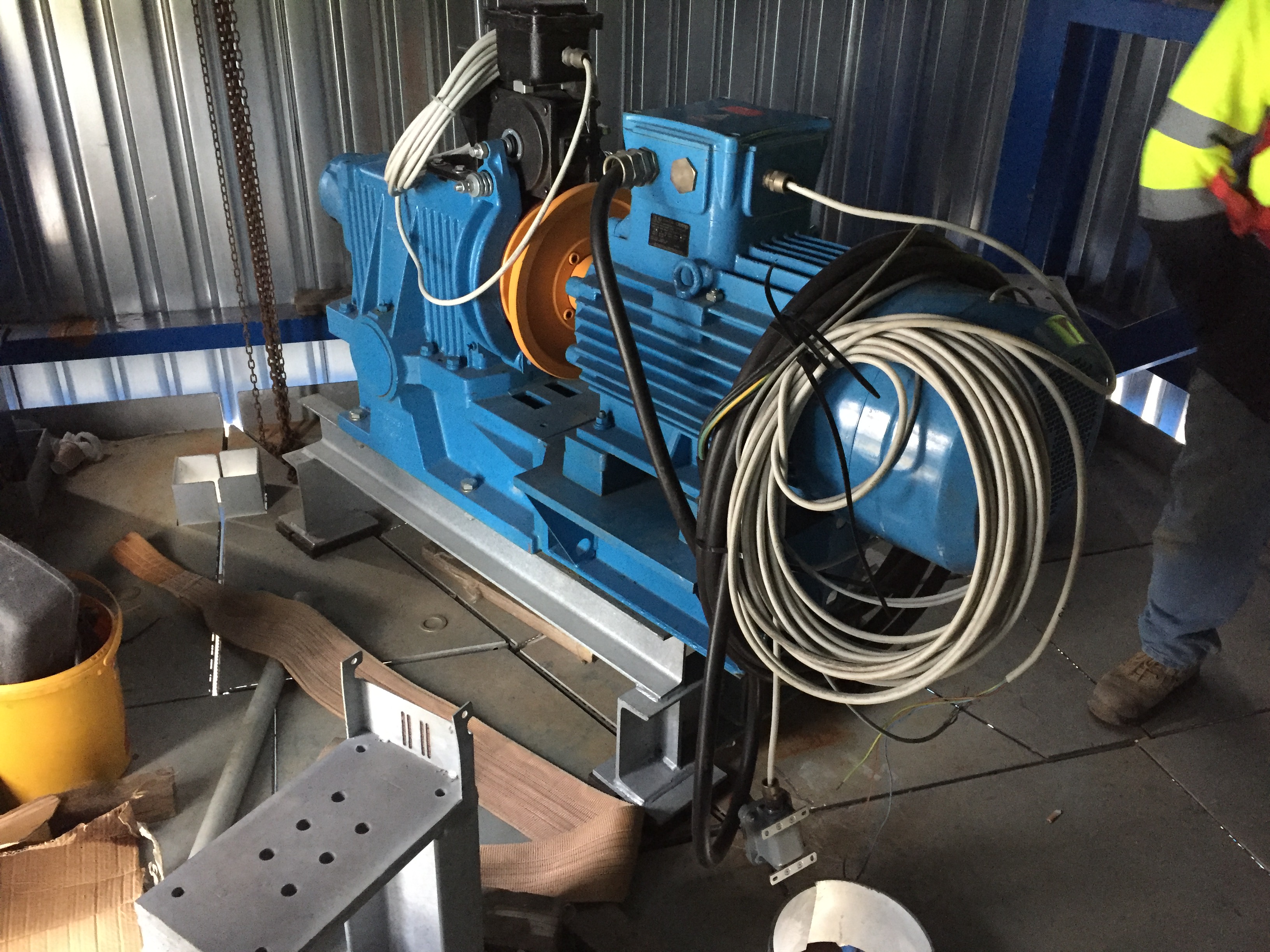

1. Motor
2. Motor Freni

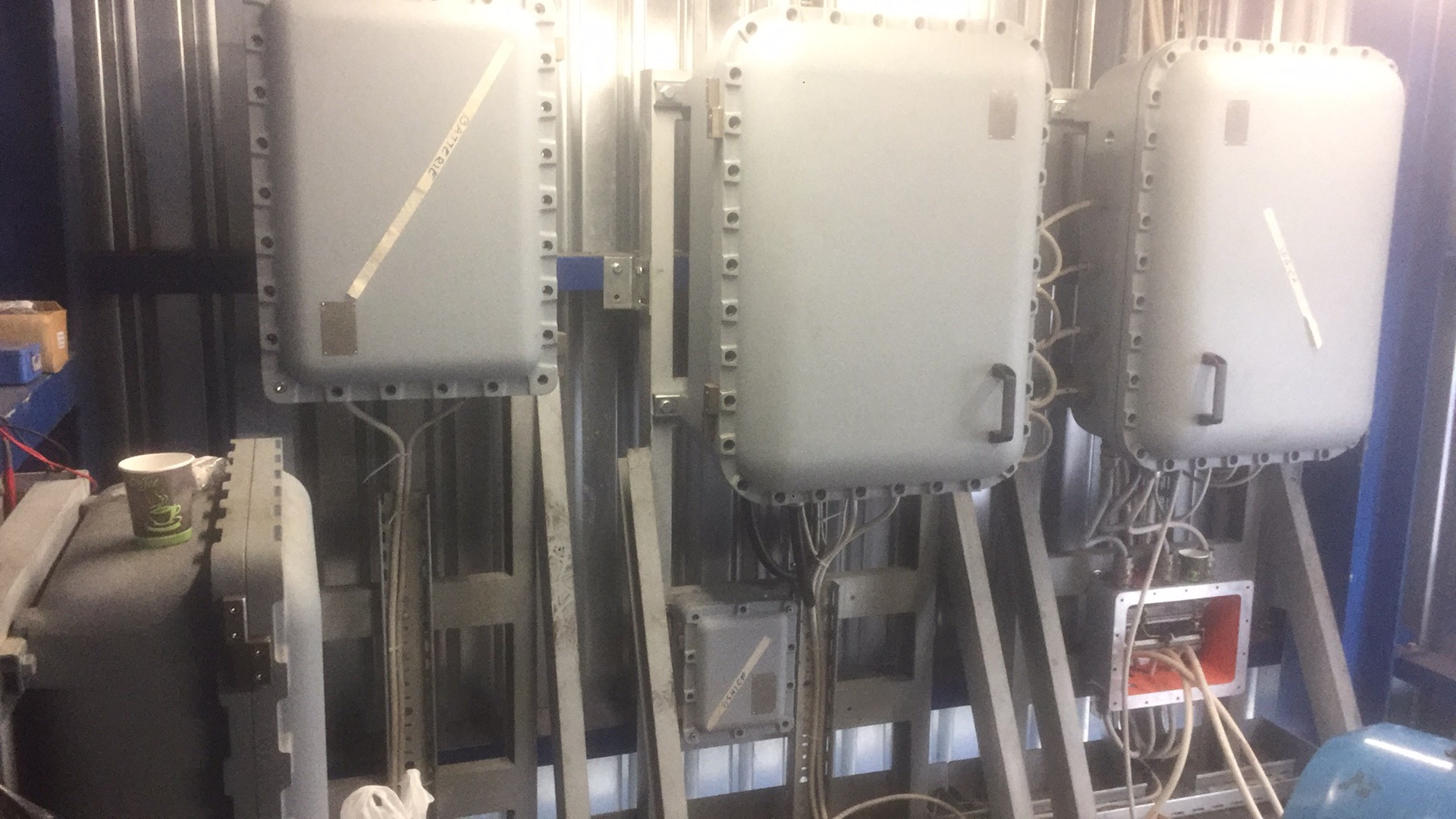

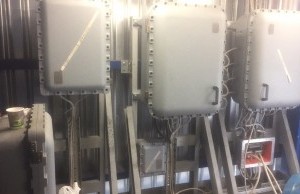

3. Kumanda panosu
4. Kat kapısı fiş kontak
5. Kat kapısı kilit kontak
6. Kabin kapısı fiş kontak
7. Kabin kapısı kilit kontak
8. Kuyu aydınlatma armatürleri
9. Makine dairesi aydınlatma armatürleri
10. Kapı açma pompası
11. Kat butonları
12. Kat göstergeleri
13. Kabin butonları
14. Kabin göstergesi
15. Kabin içi haberleşme telefonu
16. Kuyu içi elektrik tesisatı aksamları
17. Makine dairesi elektrik tesisatı aksamları

Tüm bu ekipmanların ATEX sertifikası aranarak asansörü ruhsatlandırma aşamasında kontrolü sağlanmaktadır.
